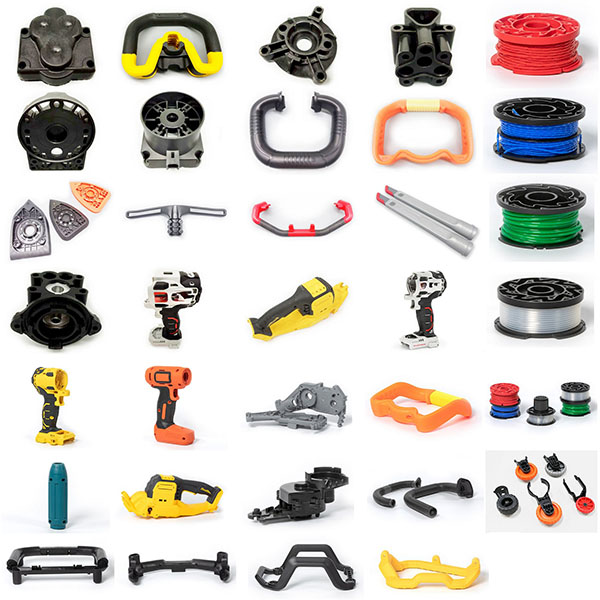

Termoplastiska formsprutade komponenter till elverktyg

Termoplastiska formsprutade komponenter för elverktyg kombinerar hög formningseffektivitet, god bearbetningskonsistens och förmågan att realisera komplexa integrerade strukturer, vilket uppfyller de stränga kraven på elverktyg när det gäller hållbarhet, säkerhet, elektrisk isolering och massproduktion.

Typiska tillämpningar:

1. Kapslingar och handtag: bär interna moduler och ger ergonomiska greppformer, samtidigt som de möjliggör värmeavledning och halkskydd.
2. Växellådslock och strukturella delar för transmission: precisionsstrukturer som används för att bära vridmoment, lokalisera lager och passa ihop med metallkomponenter.
3. Isolerings- och isoleringsdelar: isolerande stöd, kabelkanaler och isoleringspackningar för motorer och elektriska komponenter.
4. Strömställare och nyckelaggregat: manöverkomponenter som tål upprepad tryckning, ger en jämn taktil känsla och uppfyller kraven på damm- och vattentålighet.
5. Styr- och fästdelar: snäppfästen, tappar, styrstänger och fästen som säkerställer monteringsnoggrannhet och vibrationsbeständighet.
6. Värmehanterings- och ventilationsstrukturer: ventilationsgaller och luftkanaler som fungerar tillsammans med intern kylning för att optimera värmehanteringen.
7. Skydds- och dämpningskomponenter: kåpor, skyddskåpor och energiabsorberande dynor som används för att skydda verktyget och användaren.

Designöverväganden och tekniska frågor:

1. Strukturell hållfasthet och kontroll av väggtjocklek: fördela väggtjocklek och ribbor på ett rimligt sätt för att undvika spänningskoncentration och skevhet.
2. Montering och belastningsriktningsdesign: vid design av snäppfästen, gängor och flänsar bör monteringssekvens, belastningsriktningar och utmattningshållfasthet beaktas.
3. Värmehantering och ventilationsvägar: reservera kylkanaler och värmeledningsvägar i hög effektverktyg och använd värmeledande material eller kylflänsgränssnitt när det är nödvändigt.
4. Elektrisk isolering och säkerhetsavstånd: utforma isoleringsavstånd och krypavstånd enligt spänningsnivåer och reservera utrymme för jordning/skärmning.
5. Vibrations- och stöttålighet: materialval och konstruktionsdesign bör klara vibrations- och stöttester för att säkerställa långsiktig tillförlitlighet.
6. Efterbearbetning och passytor: reservera bearbetningstillägg för kritiska passytor eller använd insatser för att säkerställa monteringstoleranser och lång livslängd.

Formsprutningsprocess och produktionsflöde:

1. Förberedelse av råmaterial: blanda masterbatch, förstärkningsfibrer, flamskyddsmedel och funktionella tillsatser enligt receptet; torka vid behov.
2. Formsprutning: ställ in lämpliga insprutningstemperaturer, håll-/packningsprofiler och kyltider; använd lämplig formtemperaturkontroll och utstötningsmekanismer för att förbättra formningens konsistens.
3. Montering av insatser i form eller efter formning: när metallgängade insatser eller ledande insatser krävs kan insättning i form eller termisk insättning användas.
4. Sekundär bearbetning: fräsning, gängning, avgradning eller efterbearbetning såsom termisk eller ultraljudssvetsning för att uppfylla monteringskraven.
5. Ytbehandling: målning, sandblästring, texturerad formytbildning eller mjuk beläggning för att förbättra känslan och hållbarheten.
6. Montering och testning: efter montering av elektroniska och mekaniska komponenter, utför funktionstester, hållbarhetstester och säkerhetsvalideringar.
