plåtstansning

Lösningar för stansning av plåt för tillverkning

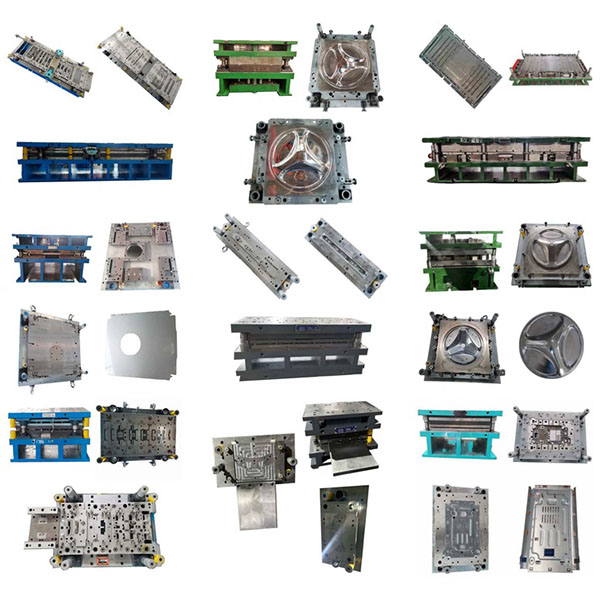

Stansformar för plåt är precisionsformningsverktyg som är speciellt konstruerade och tillverkade för att utföra stansning, bockning, djupdragning, formning och kombinerade operationer på tunna plåtmaterial (såsom kallvalsat stål, rostfritt stål, aluminiumlegeringar etc.).

Beskrivning
Plåtstansformar används tillsammans med pressmaskiner för att konsekvent reproducera delars former och dimensioner under högeffektiva massproduktionsförhållanden. De används i stor utsträckning för massproduktion av plåtkomponenter såsom höljen, fästen, paneler och konstruktionsdelar.

Struktur och material:

  1. Hålrum och kärnor: precisionsbearbetade och värmebehandlade, med hög ythårdhet och god slitstyrka för att säkerställa lång livslängd och stabila formade dimensioner.
  2. Stansram och stansbas: tillverkade av höghållfast legerat stål eller härdat konstruktionsstål för att säkerställa monteringsstabilitet och motståndskraft mot deformation.
  3. Styrsystem: precisionsstyrstänger, styrbussningar eller rullstyrningsenheter för att säkerställa noggrann positionering och repeterbarhet mellan övre och undre formar.
  4. Fjäderelement, buffertar och materialskjutningsmekanismer: utrustade med fjädrar, glidare, avdragningsplattor, skrotutkast och andra funktionella komponenter beroende på delens struktur.
  5. Ytbehandling: kritiska formningsytor genomgår spegelpolering eller ytbehandlingar såsom nitrering eller nitrokarburering för att förbättra slitstyrkan och antiadhesionsegenskaperna.
  6. Vanliga material: formstål såsom h13, s136, 42crmo, skd11; formramar använder vanligtvis q235- eller 45#-stål.

Huvudfunktioner och processkapacitet:

  1. Stansning: högprecisionsskärning av ämnen.
  2. Bockning: kontroll av bockningsvinklar och bockningsradier.
  3. Djupdragning: tillverkning av djupdragna delar såsom koppformade och lådformade komponenter.
  4. Flänsning, formning och formgivning: realisering av komplexa tredimensionella geometrier.
  5. progressiva och sammansatta formkonstruktioner: stansning i ett steg eller kontinuerlig bearbetning i flera steg för att förbättra produktiviteten och konsistensen.
  6. Automatiseringskompatibilitet: kompatibel med matare, automatiska lastnings-/lossningssystem, robothantering och annan automatiseringsutrustning.

typiska tillämpningar:

  1. kaross- och chassikomponenter (dörrpaneler, fästen, inredningsdetaljer).
  2. Höljen och konstruktionsdelar till hushållsapparater (kylskåp, tvättmaskiner, luftkonditioneringspaneler).
  3. kapslingar, ramar och stöd för elektronisk utrustning och telekommunikationsutrustning.
  4. Industriell utrustning och hårdvarudelar (paneler till elskåp, kontakter, fästen).
  5. icke-standardiserade plåtdelar för precisionsinstrument och medicinsk utrustning.
