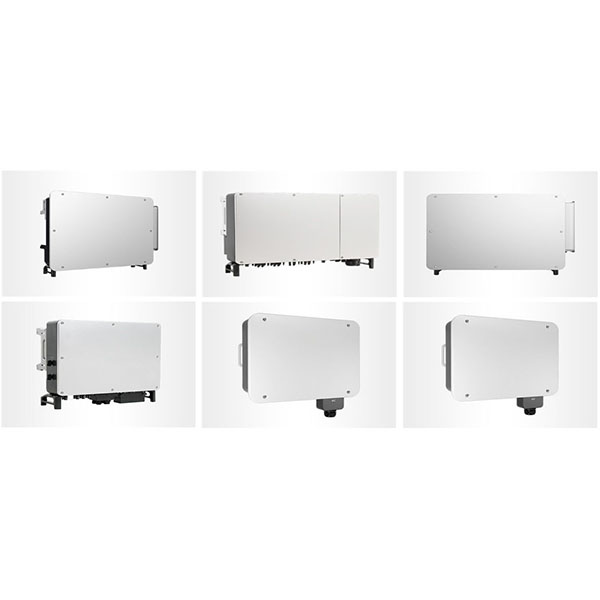

plåtinkapsling för växelriktare med EMI-skydd och ventilationsöppningar

Plåtinkapslingarna för växelriktare balanserar styrka, värmehantering och elektromagnetisk kompatibilitet (EMC) och kan anpassas med ventilationsöppningar, jordningspunkter, monteringsfästen och kabelgenomföringar enligt kundens utrustningslayout, installationsmetod och funktionskrav. De används ofta i industriella växelriktare, solcellsväxelriktare, laddningsutrustning för elfordon, avbrottsfria strömförsörjningar (UPS) och relaterade områden.

Design- och funktionsöverväganden för plåtinkapslingar för växelriktare:

1. Termisk design: Placera ventilationshål, virvelkanaler, fläktmonteringspositioner och kylflänsmonteringspunkter på lämpligt sätt; stöd naturlig konvektion och forcerad luftkylning för att uppfylla värmehanteringsbehovet för växelriktarens effekttäthet.
2. EMC och avskärmning: Använd kontinuerliga kontaktytor, ledande beläggningar eller ledande packningar; reservera jordningsanslutningar och avskärmningspartitioner för att minska elektromagnetisk störning (EMI) och uppfylla EMC-standardens testkrav.
3. Kabel- och monteringsöppningar: Reservera exakta utskärningar och skruvhål enligt placeringen av moderkortet (PCB), kondensatorer, transformatorer och anslutningsplintar. Tillhandahåll installationsvänliga klämmor, distanser och kabelkanaler för att säkerställa enhetlig montering.
4. Strukturell styrka och vibrationsmotstånd: Konstruera förstyvningsribbor, bärande stöd och vibrationsmonteringspunkter som passar vibrerande eller mobila användningsmiljöer, vilket förbättrar tillförlitligheten och skyddar interna komponenter.
5. Skydd och tätning: Utforma tätningsspår, gummitätningar och dräneringshål enligt erforderlig IP-klassning för att uppfylla kraven på damm- och vattentäthet samt skydd i industriella miljöer.
6. Underhållsbarhet: Använd avtagbara sidopaneler, snabbkopplingspaneler eller modulära strukturer för att underlätta underhåll på plats, byte av fläktar och uppgradering av komponenter.

Tillverkningsprocesser och kapacitet:

1. Skärning och håltagning: Laserskärning, plasmaskärning, stansning och CNC-fräsning används för högprecisionskonturskärning och håltagning.
2. Bockning och formning: CNC-pressbockar (Press Brake) utför lådbockning, flänsformning och kantbehandling för att säkerställa bockningsvinklar och positioneringsnoggrannhet.
3. Svetsning och montering: Punktsvetsning, MIG-, TIG-svetsning, bultförband och nitning kombineras med specialanordningar för att uppnå boxstyrka och monteringsprecision.
4. Ytbehandling: Blästring, fosfatering, pulverlackering, målning, elektrofores eller anodisering (för aluminium) förbättrar väderbeständigheten och utseendets enhetlighet.
5. Efterbehandling och montering: Fräsning av hål, gängning, avgradning, omformning efter bockning och funktionstestning stödjer installation av tillbehör och leverans av kompletta set.

Användningsområden:

Lämplig för industriella växelriktare, nätanslutna och fristående solcellsväxelriktare, elfordon och laddningsutrustning, UPS-strömförsörjning, vindkontrollhöljen, energilagringssystem och höljen för olika kraftelektroniska enheter.
