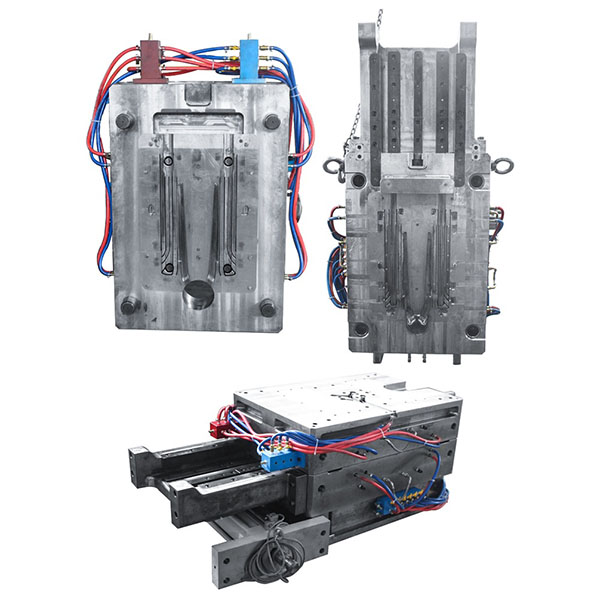

Gjutform för radiatorer för högpresterande kylning

Gjutform för radiatorer ansvarar för de kritiska funktionerna att injicera smält metall, forma, ventilera och kyla, vilket direkt påverkar finernas noggrannhet, kanalflödet, väggtjocklekens konsistens och ytkvaliteten. Vi erbjuder en komplett tjänst för utveckling och leverans av gjutformar, från designgranskning, formflödesanalys, materialval, formtillverkning, testverifiering till stöd för massproduktion.

Huvudsakliga material och specifikationer:

1. Vanliga formstål: H13, NAK80, P20, S136 och höghållfasta rostfria stål, valda efter livslängd och legeringstyp.
2. Tillämpliga legeringar: aluminiumlegeringar, zinklegeringar eller magnesiumlegeringar, bestämda utifrån radiatorns struktur och prestandakrav.
3. Antal hålrum och dimensioner: Stöd för konstruktioner med ett eller flera hålrum; antalet hålrum och layouten kan optimeras utifrån produktionskapacitet och komponenternas komplexitet.
4. Kylningsdesign: Inbyggda eller externa kylkretsar, insats-kylare eller kylplattor för att kontrollera kavitetstemperaturen och förkorta cykeltiderna.

Rekommendationer för design och konstruktion:

1. Moldflow-analys: Använd CAE-moldflow-simulering för att utvärdera gjutvägar, fyllningssekvens, fyllning av fenor och stelningsvägar för att minska risken för porositet och kallstängningar.
2. Fin- och kanaldesign: Optimera finjocklek, avstånd och styrkanaler för att säkerställa god gjutfyllning och god värmeavledning.
3. Delningslinjer och ventilation: Bestäm delningslinjernas placering på ett rimligt sätt och optimera ventilationsdesignen för att minska sekundär bearbetning och förbättra avkastningen.
4. Förstärkt struktur: Konstruera ribbor, positioneringsguider och utbytbara kärnor för tunna fenor eller komplexa kanaler för att underlätta underhållet.

Provgjutning och processoptimering:

1. Första provgjutning: Tillverka initiala provgjutna delar, inspektera fenmorfologi, väggtjocklek, fyllnings- och kylningsprestanda och registrera processdata.
2. Felanalys och korrigering: Justera ingjutningssystemet, ventileringen och temperaturkontrollen utifrån fel såsom grader, kallstängningar, porositet, skevhet eller ytfel, och utför lokala reparationer.
3. Processbekräftelse: Bestäm injektionshastighet, hålltryck, härdningstid, formtemperatur och avformningsförhållanden; ta fram en provrapport och ett processkort för massproduktion.

Tillämpliga branscher och typiska tillämpningar för radiatorformgjutningsformar:

1. Bilindustri: Radiatorer för kylsystem i bilar, elektroniska kylmoduler och värmeväxlarkomponenter.
2. Elektronik och kommunikation: Kylflänsar, radiatorenheter och strukturella stödkomponenter.
3. Industriell utrustning: Hydrauliska radiatorer, kylmoduler och högeffektiva värmeväxlarenheter.
4. Ny energi och kraft: Batterikylningsmoduler och växelriktarradiatorer etc.

Gjutformar för radiatorer används för högvolymstillverkning med hög precision av radiatorer eller kylkomponenter, såsom bilradiatorer, vätskekylare och elektroniska kylflänsar.
