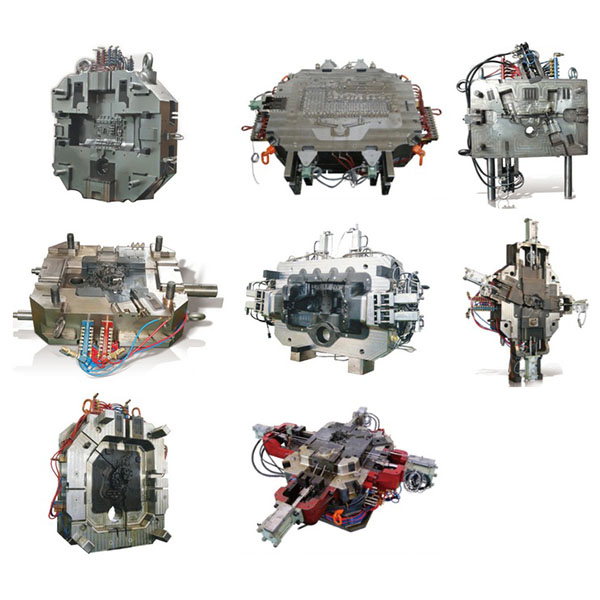

Precisionsgjutform för kraftiga transmissioner

Precisionsgjutformar kan, genom optimering av ingjutningssystemet, kylkretsarna och bearbetningsprocesserna för formhålen, åstadkomma gjutgods med snäva dimensionstoleranser, hög repeterbarhet, god ytfinish och stabila mekaniska egenskaper. De är lämpliga för tillverkning av kritiska komponenter inom bil-, elektronik-, hushållsapparats- och industriutrustningssektorerna.

Formmaterial och ytbehandlingar för precisionsformgjutningsformar:

1. Vanliga formmaterial: Formstål med hög värmebeständighet och hög termisk utmattningsbeständighet väljs, och riktade värmebehandlingar (såsom kylning och anlöpning) utförs i enlighet med gjutlegeringen och produktionsrytmen för att förbättra hållbarheten och den termiska utmattningsbeständigheten.
2. Ytförstärkning: Behandlingar såsom nitrering, hårdförkromning, PVD-beläggningar eller andra ytbehandlingar appliceras på kavitetens ytor för att minska vidhäftning, förbättra slitstyrkan och förlänga formens livslängd.
3. Tätning och korrosionsskydd: Korrosionsskyddsbehandlingar och precisionspassningar appliceras på kylkanaler, tätningsytor och kopplingar för att säkerställa långsiktig stabil drift av insprutnings-, kyl-, differenstrycks- och vakuumsystem.

Viktiga punkter för struktur och design:

1. Kavitet och delningsytans design: Optimera delningsytans placering, ventilationsslitsar och fileter enligt delens geometri och monteringskrav för att balansera fyllning, ventilation och efterföljande bearbetningsoperationer.
2. Gating- och löpkanalsystem: Designa lämpliga ingångar, löpkanaler och åtgärder för kontroll av kallstängning för att optimera gjutningsrytmen och flödeshastigheten, vilket minskar risken för porositet, kallstängning och spänningskoncentration.
3. Kylsystemets layout: Ordna enhetliga cirkulerande kylkanaler eller lokala kylkretsar för att säkerställa kontrollerbara kavitetstemperaturer, förkorta stelnings tiden och minska termisk deformation och dimensionsförskjutning.
4. Ventilations- och vakuumsystem: Utforma effektiva ventilationsspår eller vakuumgränssnitt på viktiga platser och använd vakuumutsug eller onlineventilationsutrustning för att minska instängd luft och förbättra gjutdensiteten.
5. Utstötnings- och avformningsmekanismer: Utforma robusta utstötningssystem, glidare eller avdelningsmekanismer som är anpassade till delstrukturen för att säkerställa smidig avformning utan att skada ytans noggrannhet.
6. Bearbetningstillägg och lokaliseringsreferenser: Reservera rimliga bearbetningstillägg för efterföljande precisionsbearbetning av kritiska passytor och utforma tydliga lokaliseringsreferenser och fastspänningsstrukturer för att säkerställa slutlig delavkastning.

Provgjutning och processvalidering:

1. Första artikelprov: Genomför prov med första artikeln för att validera häll- och kylkurvor, ventilations- och vakuumeffektivitet, avformningsbeteende och registrera viktiga parametrar såsom temperatur, tryck, fyllningshastighet och kylflödeshastigheter.
2. Felanalys och optimering: För fel som observerats på prover (såsom porositet, krympning, kallskärningar eller skevhet), justera gjutningsprocessparametrar, ventilationslayout eller kylningsstrategi och modifiera kaviteten efter behov för att eliminera fel.
3. Processlåsning: Efter lyckad provgjutning, skapa ett komplett dokument med processparametrar (gjutningskurvor, formtemperatur, kylningsflödeshastigheter, vakuumparametrar etc.) för att underlätta efterföljande stabil massproduktion och kvalitetskontroll.

Typiska användningsområden för precisionsgjutformar:

1. Komponenter till drivlinor och transmissioner för fordon (t.ex. höljen, fästen etc.).
2. Strukturella och värmeavledande delar för elektronik och kommunikationsutrustning.
3. Höljen för hushållsapparater och strukturella delar för industriell utrustning.
4. Funktionella delar som kräver hög precision, stabila dimensioner och utmärkt ytkvalitet.
