lösningar för formsprutning med flera kaviteter för massproduktion

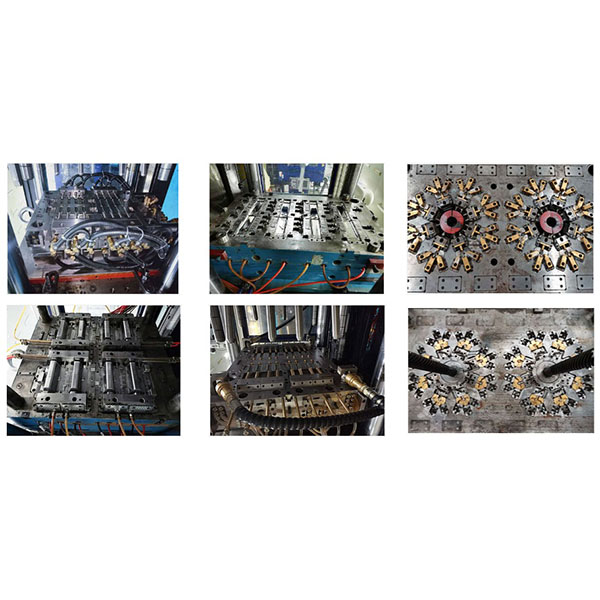

En formsprutningsform med flera kaviteter är en typ av form där flera kaviteter är anordnade inom samma form så att flera färdiga delar kan produceras samtidigt i en enda kläm- och formsprutningscykel.

Typiska användningsområden:

1. Höljen för konsumentelektronik, små kontakter och fästelement som kräver stora leveransvolymer.
2. Smådelar, klämmor och insatser för bilinteriörer som produceras i batcher.
3. Plasttillbehör för hushåll och daglig användning (t.ex. hängare, spännen och dekorativa delar).
4. Engångsdelar till medicintekniska produkter eller små steriliseringbara tillbehör (beroende på material och certifieringskrav).
5. Små förpackningar och delar till konsumentprodukter med korta cykeltider.

Huvudsakliga former:

1. Flera identiska hålrum: varje hålrum har samma form och storlek, lämpligt för massproduktion av en enda typ av del.
2. Familjeform: olika hålrum inom samma form producerar flera olika delar, lämpliga för tillverkning av set eller matchande komponenter.
3. Stapelform: högre antal hålrum uppnås genom att stapla övre och undre eller flera lager av hålrum, vilket sparar golvyta och ökar produktionen.
4. Form med flera hålrum och varmkanal: använder ett varmkanalsystem för att tillföra material jämnt, vilket minskar avfallet och förbättrar fyllningsbalansen.

Designpunkter och tekniska överväganden:

1. Balans mellan löpare och ingång: utforma kalla eller varma löpare på ett rimligt sätt och använd ventiler eller balanserad distribution när det är nödvändigt för att säkerställa en jämn fyllning i alla hålrum.
2. Balanserade kylkretsar: tillhandahåll likvärdiga kylvägar för varje kavitet för att undvika skevhet eller dimensionsvariationer orsakade av temperaturskillnader.
3. Kontroll av kaviteternas konsistens: använd precisionsbearbetning och strikt toleranskontroll för att säkerställa dimensionell konsistens och ytkvalitet mellan kaviteterna.
4. Formens styvhet och struktur: formbasen, kärnorna och kavitetslayouten måste säkerställa en jämn kraftfördelning under klämningen för att förhindra deformation och grader.
5. Anpassning av formsprutningsmaskin: bekräfta att formsprutningsvolym, klämkraft och maskinprestanda uppfyller kraven för formsprutning och hållning för det samtidiga antalet kaviteter.
6. Ventilations- och utstötningsdesign: ordna ventilationsspår, utstötningsstift och utstötningsmekanismer på rätt sätt för att säkerställa fullständig borttagning av delar utan att skada utseendet.
7. Underhåll och servicevänlighet: designa för utbytbara kärnor, åtkomst för underhåll av varmkanaler och lättrengjorda strukturer för att minska långsiktiga underhållskostnader.

Fördelar med formsprutningsformar med flera kaviteter:

1. Ökar produktionskapaciteten avsevärt och minskar enhetskostnaden per del (särskilt för små delar med korta cykeltider).
2. Förbättra den kontinuerliga leveranskapaciteten för produktionslinjer, vilket minskar formbytesfrekvensen och driftstopp.
3. Uppnå mer jämn produktkvalitet under stabila processförhållanden.

Begränsningar och risker med formsprutningsformar med flera kaviteter:

1. Höga tillverkningskostnader för formar, komplex struktur och långa utvecklings- och provgjutningscykler.
2. Ökad svårighet att upprätthålla formkaviteternas konsistens, vilket kräver striktare processkontroll och stöd från formflödesanalys.
3. Högre krav på formsprutningsmaskinens kapacitet, och ett enda fel kan påverka ett stort antal delar.
