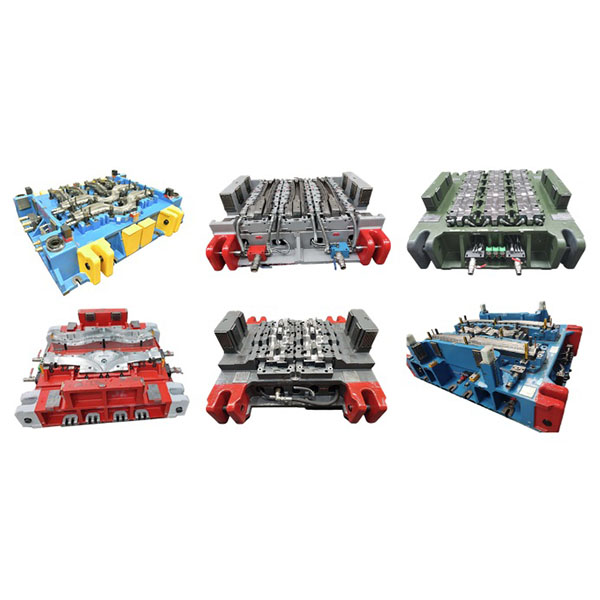

hot stamping die

konstruktion av varmstansningsverktyg och specialverktyg

En varmstansningsform är en specialform som används för varmstansningsprocessen (integrerad varmformning och kylning). Den är lämplig för snabb formning och kylning av förvärmda eller formvärmda höghållfasta stål eller andra legeringsplåtar för att uppnå de erforderliga mekaniska egenskaperna och exakta dimensionerna.

Beskrivning

Varmstansningsformar används ofta vid tillverkning av strukturella komponenter, säkerhetsdelar och andra komponenter till fordon som kräver både hög hållfasthet och låg vikt.

Huvudsakliga egenskaper hos varmstansningsverktyg:

  1. Integrerad högtemperaturformning och kylning: Formen och processen uppnår en nära integration av uppvärmning, formning och kylning för att säkerställa delens hållfasthets- och plasticitetskrav.
  2. Exakta dimensioner och konsistens: Genom precisa hålrum och korrekt värmehanteringsdesign uppnår de färdiga delarna stabil geometri, snäva form- och positionstoleranser och god utbytbarhet.
  3. Högtemperatur- och slitstark design: Välj värmebeständiga och slitstarka formmaterial och tillämpa lämpliga värmebehandlings- och ytbehandlingsprocesser för att förbättra formens livslängd.
  4. Processpårbarhet och stabilitet: Stöd för registrering av processparametrar och onlineövervakning för massproduktion, vilket underlättar kvalitetsspårbarhet och avvikelseanalys.

Tillämpliga material och komponenttyper för varmstansningsformar:

  1. Vanliga material: Varmformningsstål (såsom martensitiska kolstål), vissa höglegerade stål och aluminiumlegeringar som är anpassade för processen; specifika material bör väljas utifrån utvärderingar av formnings- och kylningsprestanda.
  2. Typiska delar: Bärande och kollisionskomponenter (B-stolpar, sidotrösklar, tvärbalkar etc.), höghållfasta konstruktionsdelar och säkerhetskomponenter som kräver hög hållfasthet och hög styvhet.

Viktiga punkter vid konstruktion och tillverkning:

  1. Värmehantering och temperaturkontroll: Formarna bör utrustas med effektiva kyl- och värmekanaler för att säkerställa ett jämnt temperaturfält under formningen och möjliggöra snabb kylning.
  2. Hålrums precision och kompensationsdesign: Beakta materialets termiska expansion och kylningskrympning; designa lämpliga hålrumskompensations- och dimensionsprediktionsmodeller.
  3. Lokalisering och fastspänningsmekanismer: Tillförlitlig lokalisering och fastspänning förhindrar att plåten glider, vrider sig eller skrynklas vid upphettning, vilket säkerställer formningskvaliteten.
  4. Yt- och materialbehandlingar: Formytorna bör behandlas med nitrering, beläggningar eller andra åtgärder mot slitage och vidhäftning för att minska materialets vidhäftning och slitage, samtidigt som rengöring och underhåll underlättas.

Kvalitetskontroll och testverifiering:

  1. Testning: Under testningen bör den första artikeln testas med avseende på dimensioner, mikrostruktur, hårdhet, utseende och funktionalitet för att validera processvägen och formkonstruktionen.
  2. Onlineövervakning: Det rekommenderas att övervaka uppvärmningstemperatur, formningshastighet, temperatur i formen och kylningsparametrar, samt att registrera viktiga data för spårbarhet.
  3. Processoptimering: Baserat på testresultaten justerar man uppvärmningsstrategier, klämsekvenser och kylkanalparametrar för att förbättra avkastningen och förlänga formens livslängd.
