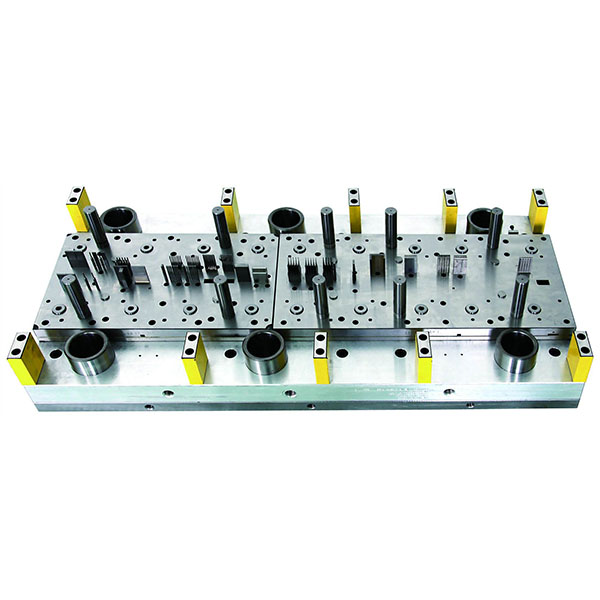

höghastighetspressform för precisionsproduktion i stora volymer

Höghastighetspressformar är optimerade vad gäller strukturell styvhet, slitstyrka, smörjning och spånavlägsnande för att säkerställa dimensionell noggrannhet, ytkvalitet och lång livslängd under höghastighetsstansning. De används vanligtvis för tillverkning av elektronikkapslingar, apparatpaneler, små bildelar och andra komponenter som tillverkas i stora volymer.

Huvudsakliga egenskaper hos höghastighetspressformar:

1. Höghastighetsproduktion: formen är samdesignad med matningssystem och pressar för att passa höghastighetspresscykler, vilket ger hög produktion per tidsenhet och passar automatiserade produktionslinjer.
2. Hög precision och stabilitet: Precis styrning, passform och återfjädringseffekt säkerställer repeterbarhet för kritiska dimensioner såsom stansning, håltagning och bockning.
3. Slitstyrka och hållbarhet: viktiga komponenter använder högslitstarka pressverktygsstål med värmebehandling och ytbehandlingar (såsom nitrering eller PVD-beläggningar) för att minska slitage och fastklibbning, vilket förbättrar pressverktygets livslängd.
4. Optimerad smörjning och spånavlägsnande: smörjningsmetoder och kanaler är optimerade för höghastighetsförhållanden; formkonstruktionerna underlättar också spånavlägsnande och utkastning för att minska fastkörning och oväntade stopp.
5. Automatiseringskompatibilitet: Kompatibel med kontinuerliga/progressiva formar, överföringsformar eller integration med automatiserade matnings- och hanteringssystem för att minimera manuella ingrepp.

Lämpliga formtyper för höghastighetspressformar:

1. progressiv/multistationsform: lämplig för extremt höga krav på produktion och cykelfrekvens, vilket gör att bandet kan formas sekventiellt över flera stationer.
2. överföringsform: lämplig för komplex formning eller fleraxliga operationer och kan kombineras med specialiserad matningsutrustning.
3. Sammansatt form: utför flera operationer i ett enda slag, lämplig för enklare delstrukturer som kräver hög effektivitet.
4. Djupdragningsform: används på höghastighetsproduktionslinjer som kräver snabba och stabila djupdragningsoperationer, ofta i kombination med dedikerade hydrauliska eller servostyrda processer.

rekommendationer för material och värmebehandling:

1. vanliga formstål: skd11, h13, s45c, etc., med materialval och värmebehandling enligt delens funktion.
2. Ytförstärkning: Nitrering, karbonitrering eller PVD-beläggningar rekommenderas för kritiska stansar, håligheter och styrkomponenter för att förbättra vidhäftningsmotståndet och slitstyrkan.
3. Beakta smörjkompatibilitet: ytbehandlingar bör vara kompatibla med smörjmedel som används i produktionen för att undvika beläggningsdelaminering eller smörjmedelsfel.

viktiga punkter för design och processkontroll:

1. Spel och kantbehandling: Under höghastighetsförhållanden bör man noggrant kontrollera stansspelet och kantfasningarna för att säkerställa sektionskvaliteten och minska stanskraftens fluktuationer.
2. Återfjädring och styvhet: utforma återfjädring baserat på materialegenskaper och böjradie för att förbättra vinkel- och passningsnoggrannheten; säkerställ tillräcklig styvhet hos formblock och styrningar för att minska vibrationer.
3. blankhållarkraft och vibrationskontroll: utforma blankhållarkraft och buffertanordningar på ett rimligt sätt för att undvika rippel, skrynkling eller lokala sprickor vid höga hastigheter; använd vibrationsdämpande eller stabiliserande anordningar om det behövs.
4. Spånavlägsnande, utkastning och kylning: Effektivt spånavlägsnande och utkastning är avgörande vid höga cykelfrekvenser, och åtgärder för att kontrollera temperaturökningen är nödvändiga för att upprätthålla dimensionsstabiliteten.
5. säkerhet och övervakning: det rekommenderas att integrera övervakning av formkraften, onlineinspektion eller detektering av bandbrott för att säkerställa utrustningens och processens stabilitet.
