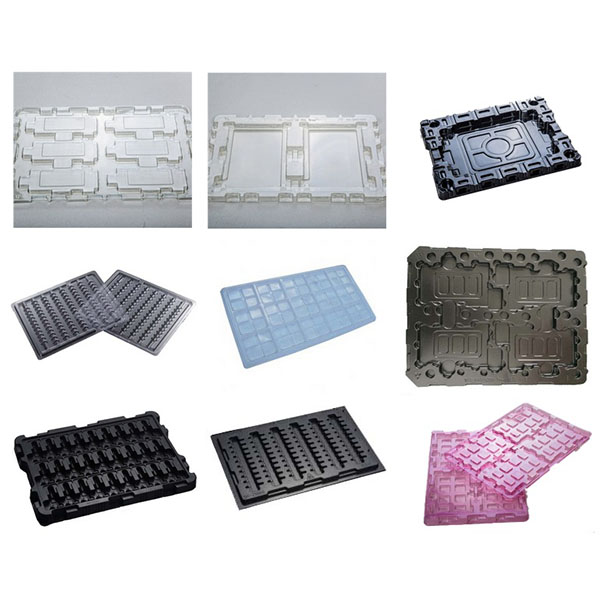

ESD-säker vakuumformad bricka för elektronisk förpackning

Genom att applicera antistatiska formuleringar eller kompositantistatiska skikt på tunna termoplastiska ark och kombinera detta med vakuumformningsprocesser kan ESD-säkra vakuumformade brickor med goda statiska dissipativa egenskaper, precisa lokaliseringsfunktioner och dämpande strukturer snabbt tillverkas, lämpliga för förpackning, lagring, transport och organisation av produktionslinjer.

Tillämpliga material:

1. Vanliga basmaterial: termoplastiska ark såsom PET, PS, HIPS, ABS, PVC, PP etc., behandlade för antistatisk prestanda eller blandade med antistatiska tillsatser.
2. Funktionella kompositark: flerskiktsark med ytbehandlade eller samsträngsprutade antistatiska skikt, eller integrerade ledande/statisk dissipativa kompositmaterial för att uppfylla olika krav på ytmotstånd och dissipation.
3. Materialspecifikationer: material kan väljas för att uppfylla olika volymmotstånd/ytmotståndsnivåer enligt kundens krav (till exempel i enlighet med ESD S20.20-riktlinjer eller kundspecifika standarder).

Fördelar och egenskaper:

1. Effektivt ESD-skydd: ytorna har goda dissipativa egenskaper som minskar risken för skador på känsliga komponenter till följd av elektrostatisk urladdning (ESD).
2. Precis positionering och skydd: fördjupningar och stödstrukturer kan anpassas efter produktens konturer för att säkerställa stabilitet och dämpning under transport och montering.
3. Fördelar vad gäller kostnad och ledtid: jämfört med formsprutning kräver vakuumformade brickor lägre investeringar i formar och erbjuder kortare ledtider för prover och små till medelstora batcher, vilket gör dem lämpliga för iterationer och korta till medelstora produktionsserier.
4. Integration av märkning och spårbarhet: stödjer screentryck eller bläckstrålekodning för batchhantering och automatisk identifiering.
5. Återvinningsbara och miljövänliga alternativ: återvinningsbara material och återtagnings-/återvinningssystem kan användas för att stödja gröna förpackningsstrategier.

Typiska användningsscenarier för ESD-säkra vakuumformade brickor:

1. Förpackning och hantering av elektroniska komponenter: brickor och separatorer för känsliga komponenter som IC-kretsar, moduler, sensorer, kontakter etc.
2. Produktionslinjestationer och monteringsfixturer: antistatiska brickor som används för överföring, plockning och matning av delar på produktionslinjer.
3. Förvaring och transportskydd: antistatiska transportinlägg som används med ytterkartonger för att ge omfattande skydd för precisionsdelar.
4. Display- och testtråg för elektroniska produkter: antistatiska tråg som används för testning, åldring eller displayapplikationer.
