kallstansningsform

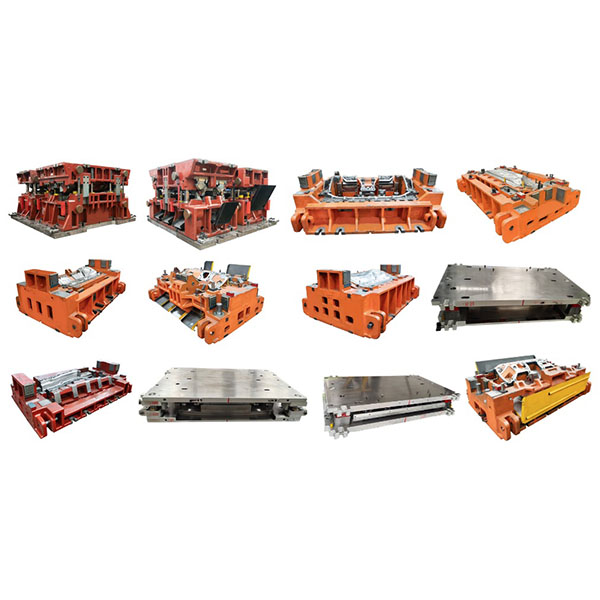

Kallstansningsform för viktkapslingar och flänsringar

Kallstansningsverktyg kan, tack vare precis geometri och anpassade processer, massproducera klämmor, fästen, höljen, flänsar och andra metalldelar med hög hastighet och hög repeterbarhet, och används i stor utsträckning inom bil-, elektronik-, vitvaru-, hushållsapparats-, hårdvaru- och konsumtionsvaruindustrin.

Beskrivning

Kallstansform är ett specialverktyg som används för att stansa, böja, forma och montera plåt vid rumstemperatur.

Huvudsakliga egenskaper hos kallstansformar:

  1. Hög effektivitet för massproduktion: Kompatibel med höghastighetspressar och kontinuerliga produktionslinjer för att uppnå stabil hög produktion och möta medelstora till stora produktionsbehov.
  2. God dimensionell konsistens: Precisionsformad design och strikta bearbetningstoleranser säkerställer konsistenta dimensioner och geometrisk form på detaljerna, vilket underlättar efterföljande montering.
  3. Integration av flera operationer: Kan integrera stansning, bockning, sträckning, fasning, formning, håltagning och andra operationer i en enda form eller en progressiv form, vilket minskar manuellt arbete och sekundär bearbetning.
  4. Kontrollerbar kostnad: Låg enhetskostnad och hög materialanvändning gör den lämplig för massproduktion; avskrivning över formens livslängd sänker den totala produktionskostnaden.
  5. Struktur och materialkompatibilitet: Lämplig för olika kallformningsmetaller (såsom kallvalsat stål, rostfritt stål, koppar, aluminiumlegeringar etc.) med form- och processparametrar optimerade för olika material.

Tillämpliga delar och tillämpningsscenarier för kallstansformar:

  1. Bilindustri: fjäderklämmor, fästelement, fästen, hållare, skärmdelar och andra strukturella och funktionella komponenter.
  2. Elektronik och elektriska apparater: batterihållare, kontaktremsor, skärmskydd, kontakter, små höljen och ramar.
  3. Hushållsapparater och konsumtionsvaror: panelfästen, dörrgångjärnskomponenter, trimlister och fästelement.
  4. Hårdvara och industriella delar: flänsar, packningar, anslutningsplattor, fjäderplattor och andra tunna plåtdelar som kräver hög konsistens.
  5. Lämplig för scenarier som kräver hög repeterbarhet, utbytbar passform eller leverans av stora volymer.

Vanliga formtyper och strukturella höjdpunkter:

  1. Enstegsform (enstationsform): Enkel struktur, lämplig för massbearbetning av enstegsdelar eller validering av små serietillverkningar.
  2. Progressiv form: Utför flera operationer på en enda matningslinje, hög effektivitet, lämplig för komplexa delar i stora volymer.
  3. Sammansatt form: utför flera operationer samtidigt i samma station, vilket förkortar cykeltiden men kräver hög pressstabilitet.
  4. Kontinuerliga formar och dragningsformar: Används för komplexa formnings- och djupdragningsdelar, kräver korrekt kontroll av materialflödet och smörjningsdesign.

Viktiga punkter vid formkonstruktion och tillverkning:

  1. Material och värmebehandling: Välj höghållfasta formstål och tillämpa lämplig värmebehandling för att uppnå slitstyrka och brottseghet.
  2. Toleranser och passningar: Kontrollera noggrant styrstänger, bussningar, blankningsspalter och skäreggradier för att säkerställa skärkvalitet och verktygslivslängd.
  3. Beakta materialflöde och återfjädring: Använd lämplig blanklayout, dragningsförhållanden och fasdesign för att minska rynkor, sprickor och återfjädringseffekter.
  4. Smörjning och skrot hantering: Utforma lämpliga smörjvägar och utkastnings-/skrothål för att minska risken för att material fastnar, repas och fastnar.
  5. Säkerhet och underhållstillgänglighet: Reservera utrymme för inspektion och underhåll och utforma snabbt utbytbara delar för att underlätta det dagliga underhållet och förlänga formens livslängd.
