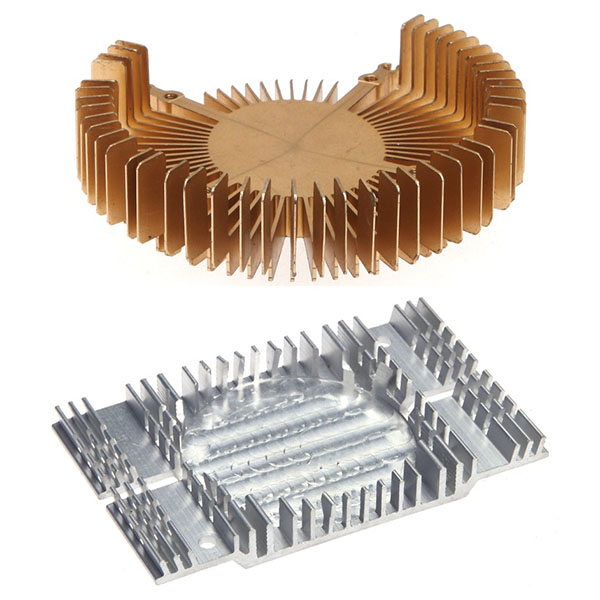

CNC-bearbetning av kylflänsar

CNC-bearbetning av kylflänsar för tillförlitlig värmekontroll

Vi tillhandahåller högprecisions CNC-bearbetningstjänster för olika kylflänsar, termiska enheter och höljen, med fokus på värmeavledningsstrukturens noggrannhet, kontroll av flänsarnas form och tätning av kontaktytor i kombination med kvalitetssäkringsrutiner för att uppfylla kraven på värmehanteringsprestanda och tillförlitlighet.

Beskrivning

Kylflänsar är viktiga termiska komponenter i elektroniska enheter, kraftmoduler, strömförsörjningar och industriell utrustning, som ansvarar för att effektivt leda bort värme från värmekällan och sprida den till omgivningen.

Bearbetningskapacitet och utrustning:

  1. Huvudutrustning: femaxliga bearbetningscentra, vertikala och horisontella CNC-bearbetningscentra, kombinerade svarv- och fräscentra, precisions-CNC-svarvar och stora portalbearbetningscentra, utrustade med högstabila verktygssystem, indexeringshuvuden och dynamiska balanseringstestbänkar.
  2. Bearbetningskapacitet: högprecisionsformning av flänsar och spår, komplex 3D-kontur- och invändig hålrumsbearbetning, stabil bearbetning av tunnväggiga strukturer, djupspår- och finstegsbearbetning, borrning, gängning och spegelblankt ytfinish; stödjer bearbetning av flera kritiska ytor i en och samma uppsättning.
  3. Automatisering och onlineinspektion: stödjer automatisk lastning/lossning, stångmatning, online-mätningsåterkoppling och verktygshantering för att förbättra batchkonsistensen och omställningseffektiviteten.

Materialstöd och råämnesformer:

  1. Vanliga material: aluminiumlegeringar (t.ex. 6061, 6063, 6063-T6, 7075).
  2. Råämnen: plåt, extruderade råämnen, frästa råämnen, smidda eller gjutna råämnen och råämnen som tillhandahålls av kunden (råämnen). Vi kan rekommendera råämnen baserat på kylflänsens geometri och bearbetningstillägg för att minska skärvolymen och kontrollera kostnaderna.

Verktyg, fixturer och viktiga processpunkter:

  1. Verktyg och fixturer: använd belagda hårdmetallverktyg, mikrosnittverktyg och specialiserade vibrationsdämpande fixturer; fixturerna är utformade med hänsyn till värmeledning och spänningsbelastning för att minska deformation.
  2. Viktiga processer: prioritera att slutföra kritisk positionering och bearbetning av kontaktytor i en uppsättning, använd femaxlig bearbetning för att minska omspänningsfel, kontrollera strikt fenavstånd och tjocklek och använd segmenterade efterbehandlingsstrategier.
  3. Värme- och deformationshantering: kontrollera värmetillförseln vid skärning, optimera skärparametrar och verktygsbanor och, vid behov, tillämpa glödgning eller spänningsavlastande behandlingar för att minska restspänningar och geometriska avvikelser.

Ytbehandlingar och funktionella processer:

  1. Ytkrav: uppnå låg grovhet och planhetskontroll på basytor som kommer i kontakt med det termiska gränssnittet; fas och grada av flänsarnas kanter för att förhindra skador vid montering.
  2. Ytbehandlingar: tillhandahåll anodisering (färgad eller hård), sandblästring, polering, plätering och korrosionsskyddande beläggningar för att förbättra korrosions- och slitstyrkan och säkerställa ett enhetligt utseende. Kontaktytor kan förbehandlas enligt kraven för termiskt gränssnittsmaterial (TIM).

Montering, testning och prestandaverifiering:

  1. Monteringstjänster: modulär förmontering, gängad/nitarad/svetsad fästning och förapplicering av termiska gränssnittsmaterial, med leveransalternativ för installationsfärdiga enheter.
  2. Prestandatestning: utför mätningar av värmemotstånd, testning av termisk cykelpålitlighet, testning av luftflöde och tryckfall, lufttäthets- och tätningstester samt nödvändiga vibrations- och stöttester, med testrapporter och data enligt kundens krav.
