CNC-bearbetning av keramiska ventiler för precisionskontroll

Med specialiserade verktygsmaskiner, diamantverktyg och mogna processer uppnår vi precis formning, tät tätning och långvarig korrosions- och slitstyrka anpassad till keramiska materialens höga hårdhet och sprödhet, vilket gör våra lösningar lämpliga för vätskekontrollutrustning inom kemisk bearbetning, läkemedel, petroleum, halvledare, livsmedel och högtempererade/mycket korrosiva driftsförhållanden.

Utrustning och verktyg:

1. Maskiner och styvhet: Utrustade med högstyvhetiga femaxliga och treaxliga CNC-fräsmaskiner, precisionssvarv-fräscenter, externa cylindriska slipmaskiner och specialiserad mikrobearbetningsutrustning för att uppfylla kraven på positionering och repeterbarhet för komplex bearbetning av flera ytor och interna flödeskanaler.
2. Verktyg och förbrukningsvaror: Med hjälp av diamantfräsar, diamantsvarvverktyg, diamantslipskivor och ultrahårda belagda verktyg optimerar vi verktygsgeometrin och skär- och slipningsparametrarna för keramik för att minska risken för flisning och sprickbildning.
3. Hjälputrustning: Högprecisionsspindlar, ultrahögtryckskylnings- och filtreringssystem, vibrationsdämpande anordningar och specialanpassade fixturer för att säkerställa bearbetningsstabilitet och ytintegritet.

Huvudsakliga bearbetningsmetoder för CNC-bearbetning av keramiska ventiler:

1. Precisionsfräsning och skulptering: Används för grovbearbetning och finbearbetning av komplexa ventilhusformer, flödeskanalkonturer och tätningskontaktytor; femaxlig koppling möjliggör slutförande av komplexa geometrier i en enda inställning.
2. Lappning, slipning och honing: Används för att få ventilsäten, ventilkärnor och tätningsytor att uppfylla strikta geometriska toleranser och hög ytkvalitet.
3. Ultraljudsvibrationsassisterad bearbetning (USM) och diamantslipning: Minskar skärkrafterna, begränsar sprickbildning och förbättrar ytintegriteten på spröda keramer; lämpligt för tunnväggiga eller smala strukturer.
4. EDM (elektrisk urladdningsbearbetning) och mikrobearbetning: Används för högprecisionsformning av svårbearbetade detaljer såsom komplexa inre håligheter, smala slitsar eller djupa hål.
5. Polering och kemisk mekanisk polering (CMP): Uppnå spegelblank eller ultralåg grovhet på tätnings- och glidkontaktytor för att förbättra tätningsprestanda och livslängd.

Kylning, spånavlägsnande och fixturering:

1. Kylningsstrategier: Använd kontrollerad kylning och filtrerade smörjmedel för att minska lokal värmeuppbyggnad och förhindra sprickor eller dimensionell/formavvikelse orsakad av termisk påfrestning.
2. Spånavlägsnande och rengöring: Optimera verktygsbanor och spånavlägsningsvägar, kompletterat med effektiva rengöringsprocedurer, för att förhindra att slipande partiklar fastnar i tätningsytor eller flödeskanaler och skapar risk för läckage.
3. Fixturlösningar: Anpassade styva och flexibla fixturer, koncentriska stöd och flerpunktsstödkonstruktioner för att säkerställa att tunnväggiga och komplexa delar inte deformeras under bearbetningen.

Bearbetningsbara material och typiska tillämpningar för CNC-bearbetning av keramiska ventiler:

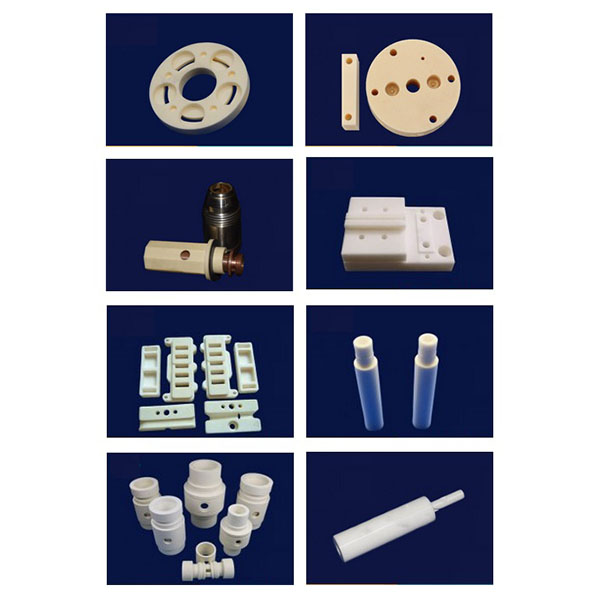

1. Typiska material: Tät aluminiumoxid (Al2O3), kiselnitrid (Si3N4), kiselkarbid (SiC), aluminiumnitrid (AlN) och funktionella keramiska kompositmaterial.
2. Typiska tillämpningar: Ventiler för transport av korrosiva eller slipande medier, precisionsdoseringsventiler, ventilsätes- och ventilkärnmonteringar, sanitetsventiler och ventiler för högtemperatur- eller halvledarprocessapplikationer.
