CNC-bearbetning av keramiska rör för precisionsanvändning med vätskor

Med specialiserade verktygsmaskiner, diamantverktyg och mogna processer uppnår vi precis formning och dimensionsstabilitet anpassad till keramiska materialens höga hårdhet och sprödhet, vilket gör dem lämpliga för rörlednings- och komponentapplikationer inom kemisk bearbetning, läkemedel, petroleum, halvledare, medicintekniska produkter, vätskemätning och högtempererade/mycket korrosiva driftsförhållanden.

Utrustning och verktyg:

1. Maskiner och styvhet: Utrustade med högstyviga CNC-svarvar, treaxliga/femaxliga CNC-bearbetningscentra, invändiga borrslipmaskiner, honingsmaskiner, precisionsslipmaskiner för yttre cylindriska ytor och specialiserad mikrobearbetningsutrustning för att uppfylla kraven på positionering och repeterbarhet för långa axlar, tunnväggiga och smala arbetsstycken.
2. Verktyg och förbrukningsvaror: Med hjälp av diamantverktyg för inre borrning, diamantfräsar, diamantslipskivor, ultrahårda belagda verktyg och specialiserade förbrukningsvaror för finslipning optimerar vi verktygsgeometrin och skär-/slipningsparametrarna för keramik för att minska risken för flisning och sprickbildning.
3. Hjälputrustning: Högprecisionsspindlar, ultrahögtryckskylnings- och partikelfiltreringssystem, temperaturkontrollanordningar för fixturer och vibrationsdämpningssystem för att säkerställa bearbetningsstabilitet och ytintegritet.

Huvudsakliga bearbetningsmetoder för CNC-bearbetning av keramiska rör:

1. Inre borrning och precisionsborrning: Används för att uppnå referenspositionering och nära nätinre borrning efter grovbearbetning, vilket säkerställer inriktning mellan borraxeln och ändytans referenspunkt.
2. Diamantslipning och honing: Användning av diamantslipning och honing för att uppnå strikta radiella toleranser och låg ytjämnhet, särskilt lämpligt för tätande eller glidande passytor.
3. Ultraljudsvibrationsassisterad bearbetning (USM) och ultrafinslipning: Minskar skärkrafterna på spröda keramer, dämpar sprickbildning och förbättrar kantintegriteten för tunnväggiga och smala delar.
4. EDM och mikrobearbetning: Används för lokal formning och trimning av komplexa ändytor, slitsar, mikrohål eller svåråtkomliga detaljer.
5. Polering och kemisk mekanisk polering (CMP): Ger spegelblanka ytor på tätande ändytor eller passande ytor för att ytterligare minska friktionen och förbättra tätningsprestandan.

Kylning, spånavlägsnande och fixturering:

1. Kylningsstrategier: Använd kontrollerad kylning och filtrerade smörjmedel i kombination med temperaturkontrollerade fixturer eller kylcirkulation för att minska lokal temperaturökning och termisk påfrestning, vilket förhindrar dimensionsförskjutning och sprickbildning.
2. Spånavlägsnande och rengöring: Optimera verktygsbanor och spånavlägsningsvägar i kombination med ultraljuds-/högtrycksrengöring, luftblåsning och vakuumspånavlägsnande för att förhindra att partiklar fastnar i hål eller ändytor och påverkar prestandan.
3. Fixturlösningar: Anpassade dornar, koncentriska stödfixturer och flerpunktsstödkonstruktioner med elastiska eller flexibla stöd för att minska spänningen vid fastspänning och säkerställa att tunnväggiga delar inte deformeras.

Bearbetningsbara material och typiska tillämpningar:

1. Typiska material: Aluminiumoxid (Al2O3), kiselnitrid (Si3N4), kiselkarbid (SiC), aluminiumnitrid (AlN) och funktionella keramiska kompositmaterial.

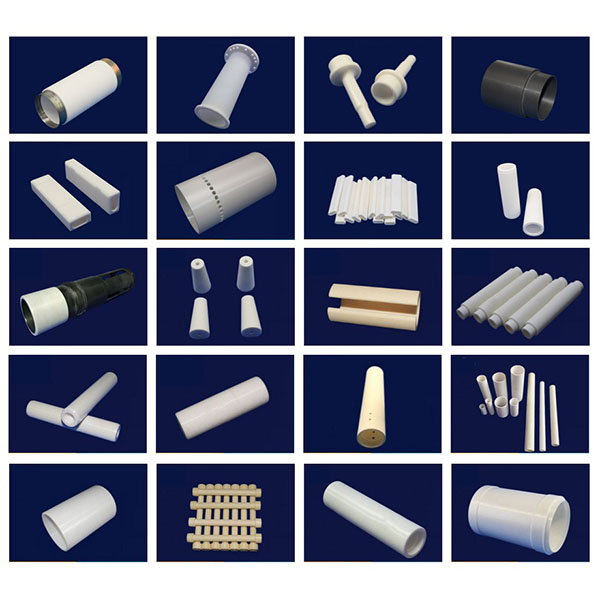

2. Typiska tillämpningar: Slit- och korrosionsbeständiga rörledningsfoder, sensorskyddsrör, vätskemätningsrör, munstycken och flödesvägskomponenter, foder för halvledar- och kemisk utrustning samt högprecisionskeramiska rör för medicinska och analytiska instrument.

Konstruktionsrekommendationer och tillverkningsaspekter:

1. Väggtjocklek och längd-diameter-förhållande: Undvik alltför tunna väggar eller alltför höga längd-diameter-förhållanden. Vid behov bör man reservera bearbetningsstöd eller förstärkningsribbor i konstruktionsfasen för att förbättra tillverkningsbarheten och driftsäkerheten.
2. Fasningar och avfasningar: Förse portar, öppningar och fogar med lämpliga fasningar/avfasningar för att minska spänningskoncentrationer och underlätta bearbetning och montering.
3. Toleranser och passningar: Ange bearbetningstoleranser och monteringstoleranser tydligt. Kritiska tätnings- eller glidande passytor bör reserveras för borttagbart material för efterbehandling.
4. Modularisering och montering: För extra långa eller stora keramiska rör bör segmenterad bearbetning och precisionsmontering övervägas för att minska risken för brott och underlätta transporten.
