CNC-bearbetning av aluminiumoxidkeramik för krävande användningsområden

CNC-bearbetade aluminiumoxidkeramikprodukter används i stor utsträckning inom områden som elektrisk isolering, tätningskomponenter, slitstarka foder, sensorbärare, ventilsäten och högtemperaturkonstruktionsdelar.

Huvudsakliga fördelar med CNC-bearbetning av aluminiumoxidkeramik:

1. Omfattande erfarenhet av bearbetning av aluminiumoxid, med kunskap om materialets brott- och spånavlägsningsegenskaper, vilket minskar andelen bearbetningsfel.
2. Precisionskontroll av dimensioner och geometri, med stöd för krav på mikronivå eller högre noggrannhet (beroende på geometri och material).
3. Diamantverktyg och ultrafina slipnings-/poleringsprocesser för att säkerställa låg grovhet och god geometrisk form på innerhål och passytor.
4. Professionella fixturer, temperaturkontroll och vibrationskontroll för att minska bearbetningsspänningar och risken för deformation i tunnväggiga delar.
5. Kompletta system för kvalitetshantering och funktionstestning som stödjer validering av prototyper och konsekvent leverans av batcher.

Utrustning och verktyg:

1. Maskiner: Högstyviga CNC-svarvar, tre- och femaxliga bearbetningscentra, interna/externa cylindriska slipmaskiner, kombinerade svarv- och slipmaskiner samt ultraprecisionsspindlar för att möjliggöra fleroperationsbearbetning av yttre profiler, inre borrhål, ändytor och komplexa håligheter.
2. Verktyg och förbrukningsvaror: Diamantsvarvverktyg, diamantfräsar, diamantslipskivor, PCD-verktyg och ultrahårda belagda verktyg, i kombination med ultrafina slipmedel och poleringsförbrukningsvaror; verktygsgeometrier och skär-/slipningsparametrar är optimerade för olika kvaliteter av aluminiumoxid.
3. Hjälpsystem: Temperaturkontroll och termostatiska fixturer, vibrationsdämpande anordningar, ultrahögtryckskylning med partikelfiltrering, online-mätning och automatiserade lastnings-/lossningssystem för att förbättra bearbetningsstabiliteten och batchkonsistensen.

Huvudsakliga bearbetningsmetoder för CNC-bearbetning av aluminiumoxidkeramik:

1. Precisionssvarvning och borrning: Fastställ yttre och inre referenspunkter, utför grov- och halvfinbearbetning och kontrollera koncentricitet och axiella dimensioner.
2. Diamantslipning och honing: Använd grovbearbetning, finbearbetning och honing för att uppnå strikta toleranser för innerhål och låg ytjämnhet, lämpligt för lagerpassningar och tätningsgränssnitt.
3. Ultraljudsvibrationsassisterad bearbetning (USM): Använd ultraljudsvibrationer i tunnväggiga, smala eller komplexa detaljer för att minska skärkrafterna och undertrycka sprickbildning.
4. EDM och mikrobearbetningstrimning: Trimma lokala geometrier som är svåra att bearbeta direkt, såsom komplexa inre håligheter, blindhål och lokaliseringsspår.
5. Polering och kemisk mekanisk polering (CMP): Skapa spegelblanka ytor på tätningsytor och kritiska passytor för att minska friktionen och minimera partikelinfångning.

Kylning, spånavlägsnande och fixturdesign:

1. Kylningsstrategier: Använd kontrollerad kylning och högfiltrerade smörjmedel, och kombinera vid behov med kylvätskecirkulation och temperaturkontrollerade fixturer för att undvika lokal överhettning, termisk påfrestning eller dimensionsförskjutning.
2. Spånavlägsnande och rengöring: Optimera verktygsbanor och spånkanaler och använd ultraljuds- och högtrycksrengöring, vakuumspånavlägsnande och luftblåsning för att förhindra att partiklar fastnar i bearbetade ytor och påverkar passningsnoggrannheten.
3. Fixturlösningar: Anpassade dornar, koncentriska stöd och flerpunktsstödfixturer med elastisk positionering och spänningsfördelande konstruktioner för att minska spänningskoncentrationer orsakade av fastspänning och förhindra deformation av tunnväggiga detaljer.

Bearbetningsbara material och typiska tillämpningar:

1. Material: Olika aluminiumoxidkeramer (Al2O3 av olika kvaliteter och modifierade system), aluminiumoxidbaserade kompositkeramer och belagda aluminiumoxidkeramer.

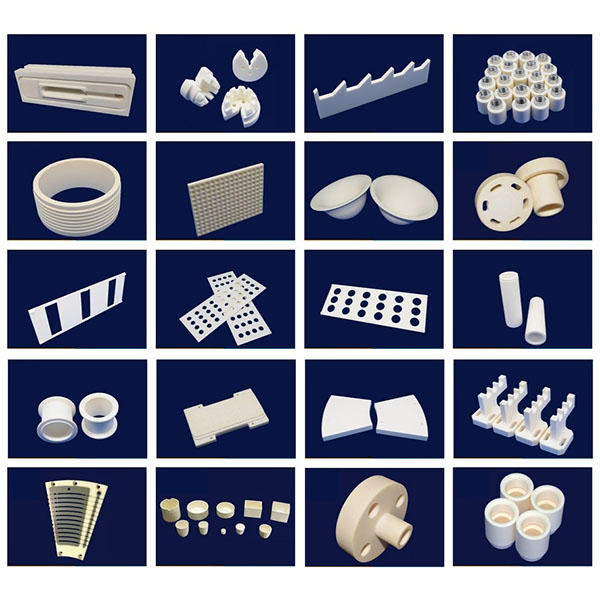

2. Typiska tillämpningar: Elektriska och elektroniska isoleringskomponenter, keramiska bussningar och foder, tätningsringar och ventilsäten, slitstarka foder, sensortillbehör, pump- och vätskekontrollkomponenter, medicinska och optiska delar etc.

Konstruktionsrekommendationer och tillverkningsanvisningar:

1. Väggtjocklek och längd-diameter-förhållande: Undvik alltför tunna väggar eller alltför stora längd-diameter-förhållanden. Behåll klämområden eller lägg till förstyvningsribbor i konstruktionen när det är nödvändigt för att förbättra tillverkningsbarheten och den slutliga delens hållfasthet.
2. Fasningar och rundningar: Förse hålöppningar, ändytor och monteringskanter med lämpliga fasningar eller rundningar för att minska spänningskoncentrationen och underlätta verktygspassagen och monteringen.
3. Bearbetningstillägg och toleranser: Ange tydligt grov- och finbearbetningstillägg samt monteringstoleranser på ritningarna; reservera material på kritiska passytor för slutlig slipning och provmontering.
4. Sintring och dimensionell variation: Beakta dimensionella avvikelser och restspänningar efter sintring av aluminiumoxid. Vid behov, reservera bearbetningstillägg eller tillämpa kompensationsstrategier i processen.

Bearbetningsnoggrannhet och ytkvalitet:

1. Dimensionell och geometrisk noggrannhet: Genom stegvis bearbetning, online-mätning och korrigering kan ytterdiameter, innerdiameter, koncentricitet och ändytans parallellitet kontrolleras noggrant för att uppfylla kraven på hög precision.
2. Ytjämnhet: Genom att kombinera slip-, honings- och poleringsprocesser kan ytor med låg Ra uppnås på innerhål och passningsytor för att förbättra löpningsjämnheten och livslängden.
3. Felkontroll: Minimera sprickor, flisning och inneslutningar genom att optimera processparametrar, stegvis spänningsavlastning och nödvändiga mikroskopiska eller icke-destruktiva inspektioner (t.ex. optisk mikroskopi, X/CT).
