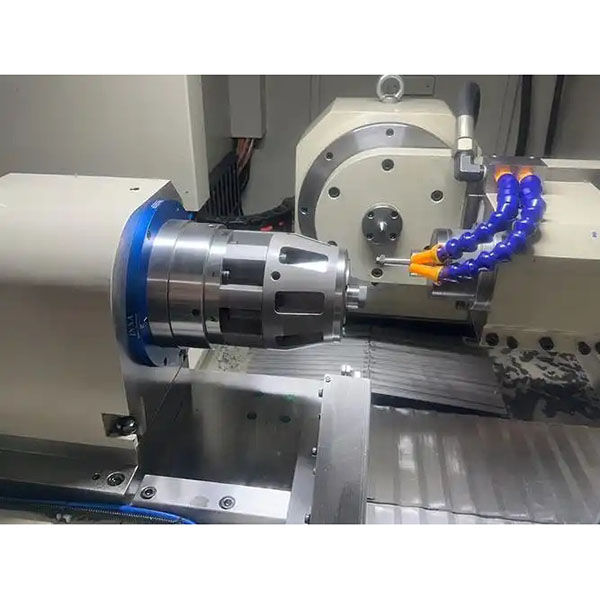

CNC-slipning för precisionstoleranser och fin ytfinish

CNC-slipning kan omfatta flera typer, inklusive extern cylindrisk slipning, intern slipning, centerlös slipning, ytslipning, profil-/formslipning och verktygsslipning. Den är lämplig för högprecisionsbearbetning av svåra material som metaller, keramik och hårda legeringar.

De viktigaste fördelarna med CNC-slipning:

1. Hög dimensionell och geometrisk noggrannhet: rutinmässigt stabil vid ±0,005–±0,01 mm eller bättre. Kontroll av rundhet, cylindricitet, planhet och vinkelräthet är mer tillförlitlig.
2. Låg ytjämnhet: ytjämnheten Ra når vanligtvis 0,2–0,8 μm (beroende på material och hjul), vilket uppfyller kraven för lager, tätningar och glidpassningar.
3. Stabilitet och konsistens: CNC-program, konstant hastighet/konstant ythastighet och skivkompensation säkerställer batchkonsistens och minskar processfluktuationer.
4. Lämplig för svårbearbetade material: bearbetar pålitligt härdat stål, hårda legeringar, keramik, titanlegeringar, nickelbaserade legeringar och andra höghårda eller spröda material.
5. Ekonomiskt och pålitligt: förbättrar godkännandegraden i det slutliga efterbehandlingsstadiet, vilket minskar kostnaderna för efterföljande korrigeringar och omarbetningar.

Material och arbetsstycketyper som är lämpliga för CNC-slipning:

1. Material: härdat/anlöpt stål, rostfritt stål, aluminiumlegeringar (hjulmatchning krävs), kopparlegeringar, titanlegeringar, nickelbaserade legeringar, hårda legeringar (karbider), keramik, glaskeramik etc.
2. Arbetsstycken: axlar, hylsor, glidelement, formkonturer, skärverktyg och mätare, ventilkärnor och ventilsäten, pumpaxlar och rotorer, linjära styrskenor, precisionsplatta delar etc.

Slipskivtyper:

1. Aluminiumoxid (A/WA): allmänna ståldelar och material med medelhårdhet.
2. Kiselkarbid (GC): lämplig för gjutjärn, icke-järnmetaller och spröda material.
3. Diamant (D): lämplig för hårda legeringar (hårdmetall), keramik och glaskeramik.
4. Kubisk bornitrid (CBN): lämplig för härdat stål och järnhaltiga material med hög hårdhet; hög effektivitet och lågt slitage.

Utrustning och konfiguration:

1. Utrustning: CNC-externa/interna slipmaskiner, CNC-centerlösa slipmaskiner, CNC-yt slipmaskiner, CNC-profil slipmaskiner, CNC-verktygsslipmaskiner. Föredra spindlar med hög styvhet, precisionsstyrningar och ett stabilt kylsystem.
2. Bindningstyper: vitrifierad (keramik), harts, metall, galvaniserad, etc. Väljs enligt material- och noggrannhetskrav.
3. Slipskivans kornstorlek och hårdhet: fint korn och måttlig hårdhet för finslipning; grövre korn och högre hårdhet för grovslipning. Måste balansera självslipning och formbeständighet.
4. Fastspänning och stöd: tre- eller fyrbackschuckar, centrum och centrumhål, centrumlösa stöd och reglerhjul. För tunnväggiga delar används specialfixturer och fastspänning med låg belastning.

Inställningar för processparametrar:

1. Skivans ythastighet (periferihastighet): ställ in enligt skivans material och arbetsstyckets material, vanligtvis 20–45 m/s; CBN/diamant kan vara högre (följ utrustningens och skivans säkerhetsspecifikationer).
2. Matning och skärdjup: små djup och jämn matning för att kontrollera värme och deformation. Finbearbetning använder mikrosnitt och gnistborttagning.
3. Kylning och smörjning: tillräcklig, riktad kylning för att minska termisk deformation och risk för brännskador. Filtreringsprecision säkerställer kylvätskans renhet.

Referens för processflöde:

1. Förbehandling: granska ritningar och toleranser; bekräfta materialets värmebehandlingsstatus; välj skivtyp, kornstorlek och bindemedel; ställ in kylvätska och filtreringsnivå.
2. Fastspänning och inriktning: säkerställ koaxialitet och referenspunktskonsistens; för axeldelar säkerställ centrumhålets noggrannhet och styvt stöd.
3. Grov- och finslipning: ta bort tillägget vid grovslipning, finslip sedan till rätt storlek; för kritiska ytor använd gnistmätning och programmerad kompensation.
4. Dressning och kompensation: använd diamantdressare eller dressning under processen för att bibehålla hjulets form och skärpa; programmera dimensionell kompensation och termisk driftkompensation.
5. Inspektion och avgradning: utför dimensionella och geometriska kontroller under processen/offline; utför lätt avgradning och rengöring vid behov.

Kvalitetskontroll och inspektion:

1. Dimensioner och geometri: använd mikrometrar, borrmätare, luftmätare, plugg-/ringmätare, rundhetstestare och CMM för att inspektera storlek, rundhet, planhet, koaxialitet etc.
2. Ytkvalitet: använd en grovhetsmätare för Ra/Rz; mikroskopisk inspektion för brännskador, sprickor och repor.
3. Stabilitet: upprätta SPC-statistik, rutiner för första styckets/under processens/slutlig inspektion; registrera hjulets livslängd och dressningscykler, övervaka termisk drift och dimensionstrender.
4. Spårbarhet: tillhandahåll inspektionsrapporter, material- och värmebehandlingsbatchregister samt processparameterloggar.

Vanliga tillämpningsscenarier för CNC-slipning:

1. Lager och tätningskomponenter: löpbanor, ringar, tätningspassningsytor.
2. Hydraulik och pneumatik: ventilkärnor, ventilsäten, glidande passningsdelar där rundhet och grovhet är avgörande.
3. Verktyg och mätinstrument: avlastningsytor, formslipning och mätinstrumentdimensionering.
4. Formar och precisionsprofiler: hålrum, kärnor, styrpelare och bussningar, insatser och precisionsplattor.
5. Flyg- och rymdindustri samt medicinsk industri: kritiska passningsytor och mikroegenskaper i höghållfasta material med hög hårdhet.
6. Elektronik och halvledare: precisionsplattor, styrskenor och kylflänsers kontaktytor.

Jämförelse mellan CNC-slipning och svarvning, fräsning och olika typer av slipning:

1. Svarvning och fräsning: hög effektivitet och flexibel formgenerering, men slutlig precision och ytkvalitet är vanligtvis sämre än fin slipning; kombineras ofta med slipning.
2. Extern/intern slipning: används för högprecisionsdimensionering och geometrisk kontroll av roterande ytor och borrhål.
3. Centerless slipning: högeffektiv, högkonsistent lösning för batchbearbetning av axeldelar.
4. Ytslipning: säkerställer planhet och ytjämnhet; lämplig för referensytor.
5. Profil- och verktygsslipning: uppnår komplexa kurvor/profiler och precisa verktygsgeometrier med hög noggrannhet vid formning och omslipning.
