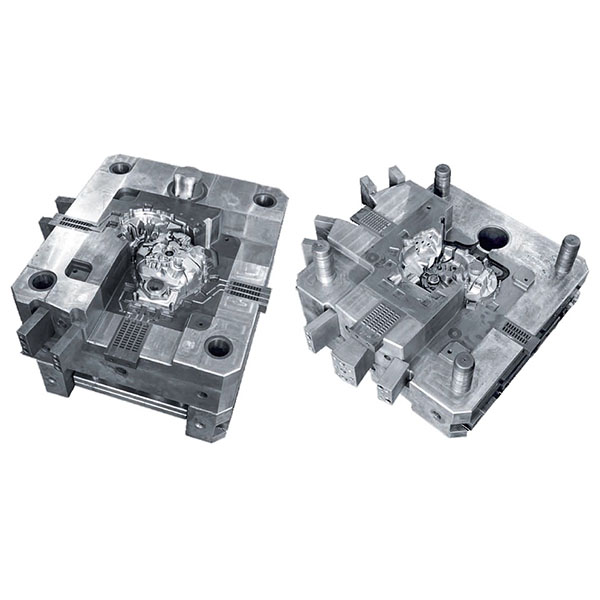

Gjutform för kopplingshus för OEM-precisionsdelar

Gjutformar för kopplingshus, i kombination med optimerade ingjutnings- och kylsystem, tillförlitliga ventilationsstrukturer och högprecisionsbearbetning av hålrum, kan stabilt producera höljen med hög densitet, exakta dimensioner och utmärkt ytkvalitet, och används ofta i drivsystem för fordon och relaterad industriell utrustning.

Formmaterial och ytbehandlingar:

1. Formmaterial: Formstål med hög värmebeständighet och hög termisk utmattningsbeständighet väljs vanligtvis, och lämplig värmebehandling utförs enligt produktionscykel och materialtyp för att förbättra livslängden.
2. Ytförstärkning: Processer som nitrering, förkromning eller PVD-beläggningar appliceras på kavitetens ytor för att minska materialfastning, förbättra slitstyrkan och förbättra formavlägsningsprestandan.
3. Korrosionsskydd och tätning: Korrosionsskyddsbehandlingar och högprecisionspassningar appliceras på kylkanaler, tätningsytor och löpkanaler för att säkerställa långsiktig stabil produktion.

Viktiga punkter för struktur och design:

1. Kavitetskonstruktion: Optimera delningsytor, ventilationsspår och fileter enligt geometrin och monteringskraven för kopplingshuset för att säkerställa enhetlig fyllning, enkel rengöring och överensstämmelse med efterföljande bearbetningsbehov.
2. Gjutkanaler och ingjutningssystem: Utforma rimliga ingjutnings- och gjutkanalsystem för att kontrollera smältflödeshastigheten och fyllningssekvensen, undvika luftfickor, kallstängningar och spänningskoncentration.
3. Kylsystem: Ordna enhetliga cirkulerande kylkanaler eller lokala kylkretsar för att säkerställa stabil formtemperatur, förkorta stelningstiden och minska termisk deformation.
4. Utstötnings- och formavtagningsmekanismer: Utforma tillförlitliga utstötningssystem, glidare och avskiljningsmekanismer för att säkerställa smidig formavtagning utan att skada gjutytan.
5. Bearbetningstillägg och lokaliseringsreferenser: Reservera rimliga tillägg för efterföljande bearbetning och utforma tydliga lokaliseringsreferenser och fastspänningsstrukturer för att säkerställa monterings- och bearbetningsnoggrannhet.

Tillverkningsprocesser:

1. Precisionsbearbetning: Använd CNC-fräsning, tråd-EDM (WEDM), trådskärning med långsam matning, sjunk-EDM och precisionsslipningsprocesser för att säkerställa dimensionerna och ytkvaliteten på hålrum och kärnor.
2. Värmebehandling och montering: Kritiska formkomponenter genomgår värmebehandling följt av spänningsavlastning och precisionsmontering, med passningskontroll och korrigering av spelrum för att säkerställa stängningsnoggrannhet och synkroniserad rörelse.
3. Bearbetning av tätningar och rörledningar: Bearbeta högkvalitativa tätningsytor och kopplingar för kyl- och ventilationssystem och ordna tryckbeständiga vatten- och luftledningar för att säkerställa långsiktig stabil drift.
4. Ytbehandling: Utför polering eller strukturbehandling på hålrummets ytor för att uppfylla målen för gjutytan samtidigt som formavlägsningsprestandan bibehålls.

Typiska användningsområden för gjutformar för kopplingshus:

1. Massproduktion av kopplingshus för drivlinor i personbilar och nyttofordon.
2. Tillverkning av höljen och anslutningsdelar för byggmaskiner och kommersiell utrustning.
3. Gjutna höljesdelar som kräver hög densitet, god ytkvalitet och stabila dimensioner.

Underhåll och skötsel:

1. Daglig inspektion: Kontrollera regelbundet slitaget på styrstänger, glidare, tätningar, kylkanaler och fästelement och rengör hålrumsrester.
2. Ytunderhåll: Polera eller applicera antiklibbande beläggningar på områden som är benägna att klibba och håll ventilationskanalerna fria.
3. Periodisk översyn: Upprätta underhållsscheman enligt produktionsrytmen, byt ut slitna delar omedelbart och dokumentera underhållshistoriken för att förlänga formens livslängd.
