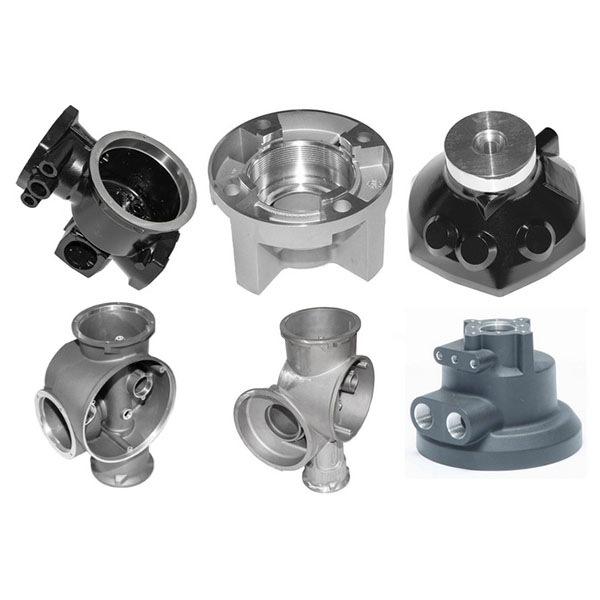

gjutet ventilhus

Gjuten ventilkropp för hållbar industriell och marin användning

Gjutet ventilhus ger ett robust gjutet hölje och flödeskanalstruktur för olika typer av ventiler, stöder ventiltrim, säten, spindlar och tätningselement, tål tryck och temperatur i rörledningen och säkerställer långsiktig stabil ventilfunktion.

Beskrivning

Beroende på driftsförhållandena kan gjutna ventilhus tillverkas av grått gjutjärn, segjärn/nodulärt gjutjärn, rostfritt stål, mässing, brons, legerat stål eller duplexrostfritt stål. Gjutna ventilhus uppfyller allmänna industriella krav för vatten- och ångsystem och är även lämpliga för krävande förhållanden såsom kemisk bearbetning, havsvatten, olja och gas samt högtemperatur- och högtrycksapplikationer.

Viktiga egenskaper:

  1. Robust konstruktion: integrerad gjutning ger jämn spänningsfördelning, god utmattningshållfasthet och är lämplig för högtrycksventiler och ventiler med stor diameter.
  2. Utmärkt tätningsytedesign: Ventilsäten och tätningsytor är precisionsbearbetade och värmebehandlade för att säkerställa korrekt passform och långvarig täthet, vilket minskar risken för läckage.
  3. Korrosions- och slitstyrka: Korrosionsbeständiga material kan väljas beroende på medium, eller ytskyddsbehandlingar såsom ythärdning, beläggning eller galvanisering kan appliceras för att förlänga livslängden.
  4. Precisionsbearbetning: CNC-bearbetning, borrning och slipning säkerställer ventiltrimning, koncentricitet hos ventilsäten och geometriska toleranser hos passande ytor.
  5. Anpassningsbar: stödjer produktion enligt kundens ritningar eller prover, justering av flödeskanaler i hålrum, väggtjocklek, gränssnittsstandarder (flänsar, gängor) och bearbetning av specialmaterial.
  6. Enkelt underhåll: rimlig kavitetslayout och underhållsportdesign underlättar demontering, inspektion och byte av tätningselement, vilket minskar underhållskostnaderna.

Kvalitetskontroll:

  1. Kemisk sammansättning och metallografisk inspektion: Spektrokemisk analys och metallografisk inspektion bekräftar att materialets struktur och sammansättning uppfyller specifikationerna.
  2. Icke-destruktiv provning: Ultraljuds-, radiografisk eller magnetisk partikelinspektion används för att upptäcka inre inneslutningar, sprickor och porositet.
  3. dimensionell och geometrisk toleransinspektion: koordinatmätmaskin (cmm) kontrollerar kritiska dimensioner, koncentricitet och planhet.
  4. Provning av mekaniska egenskaper: drag-, hårdhets- och slagprovning utförs enligt specifikationerna och provningsrapporter tillhandahålls.
  5. tryck- och tätningsprovning: hydrostatiska, pneumatiska eller tryck-vakuumprovningar utförs enligt kundens eller standardkraven för att säkerställa tryckbeständighet och tätningssäkerhet.

Användningsområden:

Gjutna ventilhus är lämpliga för slidventiler, globventiler, backventiler, strypventiler, gjutna kulventiler, spjällventiler och andra ventiltyper. De används i stor utsträckning inom olja och gas, kemiska processer, avsaltning av havsvatten, marin teknik, kraft-, pann- och ångsystem, vattenförsörjning och avloppsrening, HVAC, skeppsbyggnad och metallurgi.
