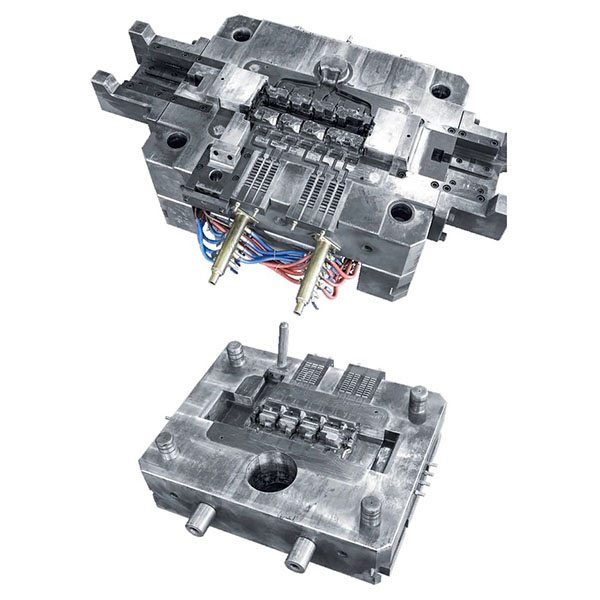

Gjutform för kamaxellock för motorkomponenter

Gjutformen för kamaxelskyddet utför de kritiska funktionerna att injicera smält metall, forma, ventilera och kyla, vilket direkt påverkar dimensionell noggrannhet, ytkvalitet och monteringspassning av delarna. Vi erbjuder en komplett tjänst för formutveckling och leverans, från designgranskning, formflödesanalys, materialval, formtillverkning och testverifiering till stöd för massproduktion.

Design- och konstruktionsgranskning:

1. Formflödesanalys: Använd CAE-formflödessimulering för att utvärdera ingjutningssystem, fyllningssekvens, stelningsvägar och porositetsrisker, samt för att optimera ingjutningsplatser och ventilationsscheman.
2. Strukturell design: Bestäm på ett rimligt sätt delningslinjer, utstötningsmekanismer, glidbanor och lokaliseringslösningar för att säkerställa enkel montering, tillförlitlig formavlägsning och minskad sekundär bearbetning.
3. Hållbarhet och underhållsbarhet: Konstruera utbytbara delar på kritiska slitageplatser, såsom slitskydd och utbytbara kärninsatser, och reservera utrymme för reparationer för att underlätta framtida underhåll.

Bearbetnings- och tillverkningsprocedurer för gjutform för kamaxellock:

1. CNC-bearbetning: Använd 5-axliga eller fleraxliga CNC-maskiner för grov- och finbearbetning för att säkerställa geometrisk noggrannhet i kaviteten och konsistens i referenspunkterna.
2. Trådskärning/EDM/WEDM: Används för precisionsbearbetning av komplexa hålrum, fina detaljer och material med hög hårdhet samt för formöppningsoperationer.
3. Värmebehandling: Utför kylning, anlöpning eller kylning och anlöpning enligt material- och livslängdskrav för att kontrollera deformation och uppnå erforderlig hårdhet och seghet.
4. Precisionsslipning och polering: Spegelpolera eller polera med specificerad struktur tätningsytor, ytor som syns och passytor för att uppfylla estetiska krav och monteringskrav.
5. Montering och idrifttagning: Installera kylkanaler, positioneringsstift, utkastningssystem och glidbanor; utför spel-, slaglängds- och rörelsestester för att säkerställa tillförlitlig drift.

Provgjutning och optimering:

1. Första provgjutningen: Under provfasen tillverkas de första gjutna delarna, dimensioner, väggtjocklek, fyllnings- och kylningsprestanda kontrolleras och driftsparametrar och avvikelser registreras.
2. Felanalys och korrigering: Baserat på fel såsom grader, krympningshål, kallstängningar eller brännmärken, modifiera iterativt ingjutningssystemet, ventilationen eller temperaturkontrollen och utför lokala reparationer.
3. Processbekräftelse: Bestäm injektionshastighet, hålltryck, stelnings-/härdningstid, formtemperatur och avformningsförhållanden; ta fram en provrapport och ett processkort som referens för massproduktion.

Tillämpliga branscher och typiska tillämpningar för gjutform för kamaxellock:

1. Lämplig för medelstor till stor volymproduktion av bildelar och transmissionsrelaterade delar, såsom kamaxellock, fästen och tätningskomponenter.
2. Även lämplig för industriella maskiner, teknisk utrustning och tillverkning av konstruktionsdelar som kräver hög precision vid montering.
